起重电机之倒顺开关控制电动机正反转电路接线图

发布时间：2022-07-18 09:51:00 点击：

起重电机专业生产厂家无锡宏达2022年7月18日讯 倒顺开关又称为可逆转换开关，它是一种组合开关，倒顺开关的操作手柄有“倒”、“顺”、“停”三个位置，适用于交流50Hz、额定电压至380V的电路中，可直接通断单台异步电动机，并进行停止、正反转控制操作。

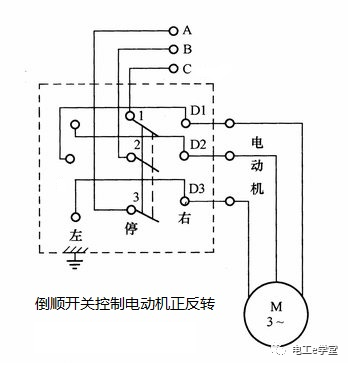

如下图所示为某款KO3系列倒顺开关控制电动机正反转电路，它由三个相同的蝶形动触头和9个U形静触头及一组定位机构组成。具有薄钢板防护外壳，触头为双断点形式，由中间转轴操作其分断与闭合。接线时，中间三个触头接三相电源，右侧三个接电动机。

倒顺开关控制电动机正反转电路接线图

• 当倒顺开关的手柄位于中间“停”时，电源切断，动静触头之间不接触，电动机不转；

• 当手柄处于右侧“顺”时，电动机三相绕组A、B、C相序接通三相电源，电动机正向转动；

• 当手柄处于左侧“倒”时，电动机三相绕组B、A、C相序接通三相电源，电动机反向转动；

用倒顺开关控制的正反转电路，只适用于电动机换向不频繁的场合，如铣床主轴正反转选择，和某些机床的电动机的换向控制等。
