起重电机专业生产厂家无锡宏达2022年7月9日讯 三相电机的定子绕组有三个，通常称为三相绕组。这三相绕组一共有六个出线端，分别是U1、U2、V1、V2、W1、W2，要把它们做一定方式的连接后才能由三相电源供电。铜连接片竖着放即为角形接法，铜连接片横着放为星形接法。

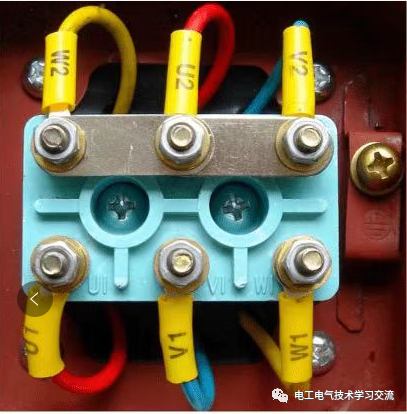

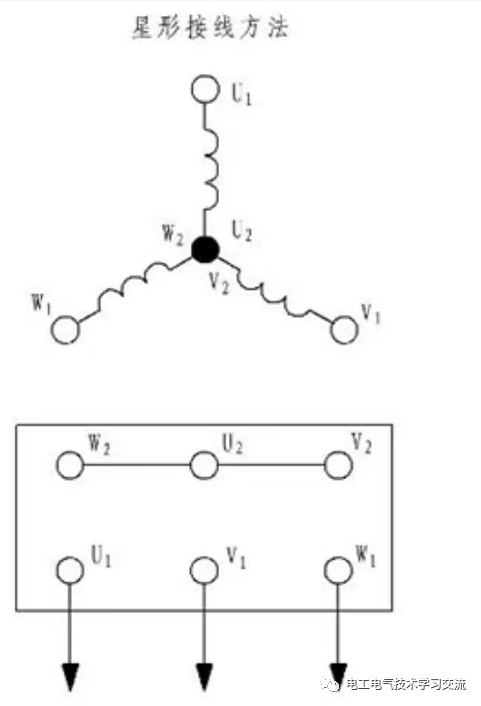

星形接法：三个绕组的U2、V2、W2连在一起，U1、V1、W1分别接电源。W1、V1之间为线电压：380V；W1、V1之间电压为380V；U1、V1间电压为380。U1、U2之间为线电压：220V；V1、V2之间电压为220V；W1、W2之间电压为220V。每一个绕组所流过的电流为相电流，三相电源中相线所流过的电流为相电流。
星形接法：
1、线电压=√3相电压
2、线电流=相电流
3、线电压：380V
4、相电压：220V

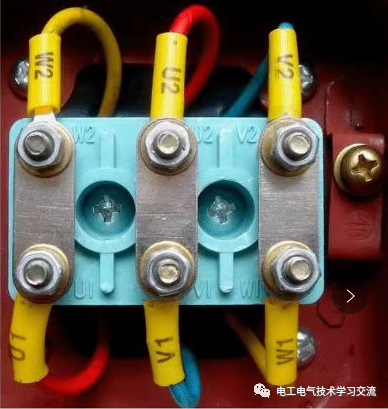

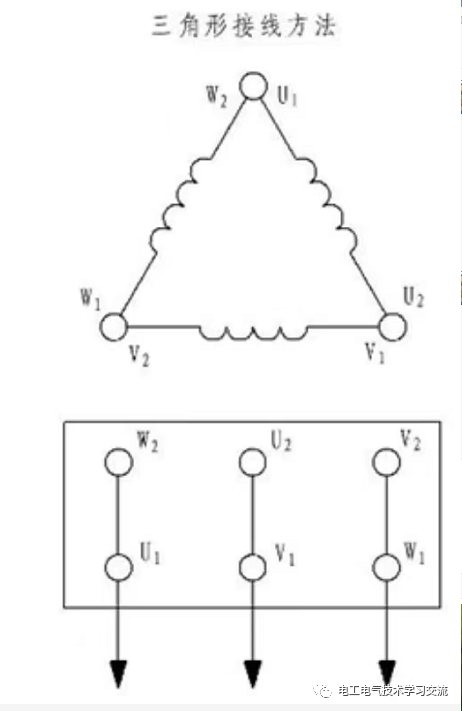

三角形接法：首尾相连，U1、W2相连、W1、V2相连、V1、U2相连，铜连接片竖着放。
三角形接线：
1、 线电压=相电压
2、 线电流=√3相电流
3、 线电压：380V
4、 相电压：380V
一般情况下，3千瓦以下的电动机都采用星形接法，连接片横着放；3千瓦以上的电动机采用三角形接法，连接片竖着放。当电动机达到7.5千瓦以上时，为了减小他的启动电流一般采用星三角降压启动。
注意：
1、对同一个电机而言，星形接线电流<三角形接线电流，星形接线功率>三角形接线功率。
2、不可随意改变电机的接线方法，改变是需要满足相电压不变。
|
