电动机磁极的数量
起重电机专业生产厂家无锡宏达电机2022年8月1日讯 电机的级数就是电动机的磁极数，磁极分N极和S极，一般磁极数是成对出现，如2极电机，4极电机……一般把1个N极和1个S极称为一对磁极，也就是极对数为1。电机的转速n=60f/p，式中，f为电源频率，p为电机的极对数。
概述
电动机的极数直接决定了发动机的同步转速。一般情况下，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min，8极同步转速是750r/min。
极数
以八极电机为例，其转子共有8个磁极，2p=8，即此电机有4对磁极，这里的p指的是磁极对数目。一般汽轮发电机多为隐极式电机，极对数很少，一般为1对或2对，而转数n=60f/p（注：f为频率），所以它的转速很高，最高工频可达3000转。水轮发电机的极数相当多，转子结构为凸极式，工艺比较复杂，由于极数多，所以它的转速很低，可能只有每秒几转！
公式
n=60f/p
式中，n为电机的转速（转/分）；60为转换常数（若n单位为转/分，则取60；若n单位为转/秒则取1）；f为电源频率（赫兹）；p为电机旋转磁场的极对数。
我国规定标准电源频率为f=50赫兹，国际上主要有60Hz与50Hz，所以旋转磁场的转速的大小只与磁极对数有关。磁极对数多，旋转磁场的转速就低。
理论上，极对数P=1时，旋转磁场的转速n=3000；极对数P=2时，旋转磁场的转速n=15000；极对数p=3时，旋转磁场的转速n=1000；极对数p=4时，旋转磁场的转速n=750；极对数p=5时，旋转磁场的转速n=600 ......
实际上，由于转差率的存在，电机实际转速略低于上述旋转磁场的转速。
在变频调速系统中，根据公式 n=60f/p 可知，改变频率f就可改变转速。
降低频率f，转速就变小，即 60f↓/p=n↓；增加频率f，转速就加大，即 60f↑/p=n↑。
详述

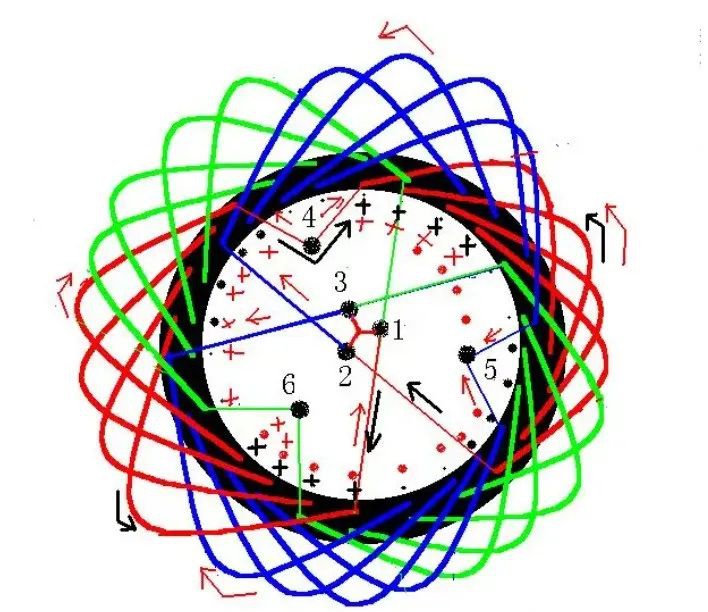

绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
若三相交流电的频率为50Hz，则合成磁场的同步转速为50r/s，即3000r/min。如果电动机的旋转磁场不止是一对磁极，进一步分析还可以得到同步转速n与磁场磁极对数p的关系：
n=60f/p
式中，f为频率，单位为Hz，n的单位为r/min。
旋转磁场转速ns与所接交流电的频率 f、电机的磁极对数p之间有严格的关系，即：ns=f/p
在中国，电源频率f为50Hz，所以二极电机的同步转速为3000转/分（=60x50/1），四极电机的同步转速为1500转/分（=60x50/2）。以此类推......
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。异步电机转子转速与旋转磁场转速之差称为转差，通常在10%以内。由此可知，不管是同步还是异步交流电机，其转速都受电源频率的制约。因此，交流电机的调速比较困难，最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。70年代以前，在要求调速的场合，多用直流电机。随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。
同步电动机的转速=60x频率/极对数；
异步电动机的转速=60x频率/极对数x（1-转差率）；
另外，同等功率的电动机，转速越大，输出扭距越小。
|
