起重电机之电机常用的安装方式及其代码、尺寸！

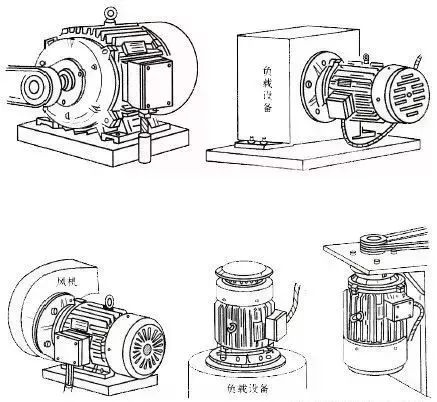

起重电机、YZR起重电机,YZB起重电机专业生产厂家无锡宏达电机2022年9月19日讯  电动机的安装方式(见下图)是指它在机械系统中与构架或其他部件的连接方式。有两种代码形式，一种是IMBx，另一种是IMVy。其中，IM是国际通用的安装方式代号;B代表卧式，限电动机轴线水平;V代表立式，限电动机轴线竖直;x和y各是1～2个数字，表示连接部位和方向。

电机安装型式代号

IM+B(或V)+阿拉伯数字(1-2位)

IM：安装方式英文“Installation al Mounting type”的缩写;

B：表示电机在使用时为卧式安装，轴呈水平方向;

V：表示电机在使用时为立式安装，轴与水平方向垂直。

说明：电机主轴伸端统一为“D”端，如果为双轴伸电机，辅助轴伸端统一定义为“N”端

IMB安装代码释义

B3——卧式用地脚安装在基础构件上;

B35——卧式借用地脚安装在基础构件上，并附用凸缘安装;

B5——卧式用凸缘安装;

B6——卧式用地脚安装在墙上，从D端看地脚在左;

B7——卧式用地脚安装在墙上，从D端看地脚在右;

B8——卧式用地脚安装在顶上方;

B9——卧式D端无端盖采用D端机座端面安装;

B15——卧式采用地脚主安装，D端无端盖采用机座端面辅助安装;

B20——卧式有抬高地脚，并用地脚安装在基础构件上。

规律：只有一个数字代号的没有辅助或附加安装。

IMV安装代码释义

V1——立式用凸缘安装，D端朝下;

V15——立式用地脚安装在墙上，并用凸缘作附加安装，D端朝下;

V3——立式用凸缘安装，D端朝上;

V5——立式用地脚安装在墙上， D端朝下;

V6——立式用地脚安装在墙上， D端朝上;

V8——立式D端无端盖，用D端机座端面安装，D端朝下;

V9——立式D端无端盖，用D端机座端面安装，D端朝上;

V10——立式机座有凸缘并用其安装，D端朝下;

V16——立式机座有凸缘并用其安装，D端朝上;

以上代号仅是电机与基础构件的安装方式，对于和设备的联接方式则采用另外的代号。

简单来说，一般三相电动机常用的安装方式有 B3， B5，B35三种，B3有底座，无直连安装法兰盘;B5无底座，有直连安装法兰盘;B35有底座，有直连安装法兰盘。

国标常用电机的安装尺寸

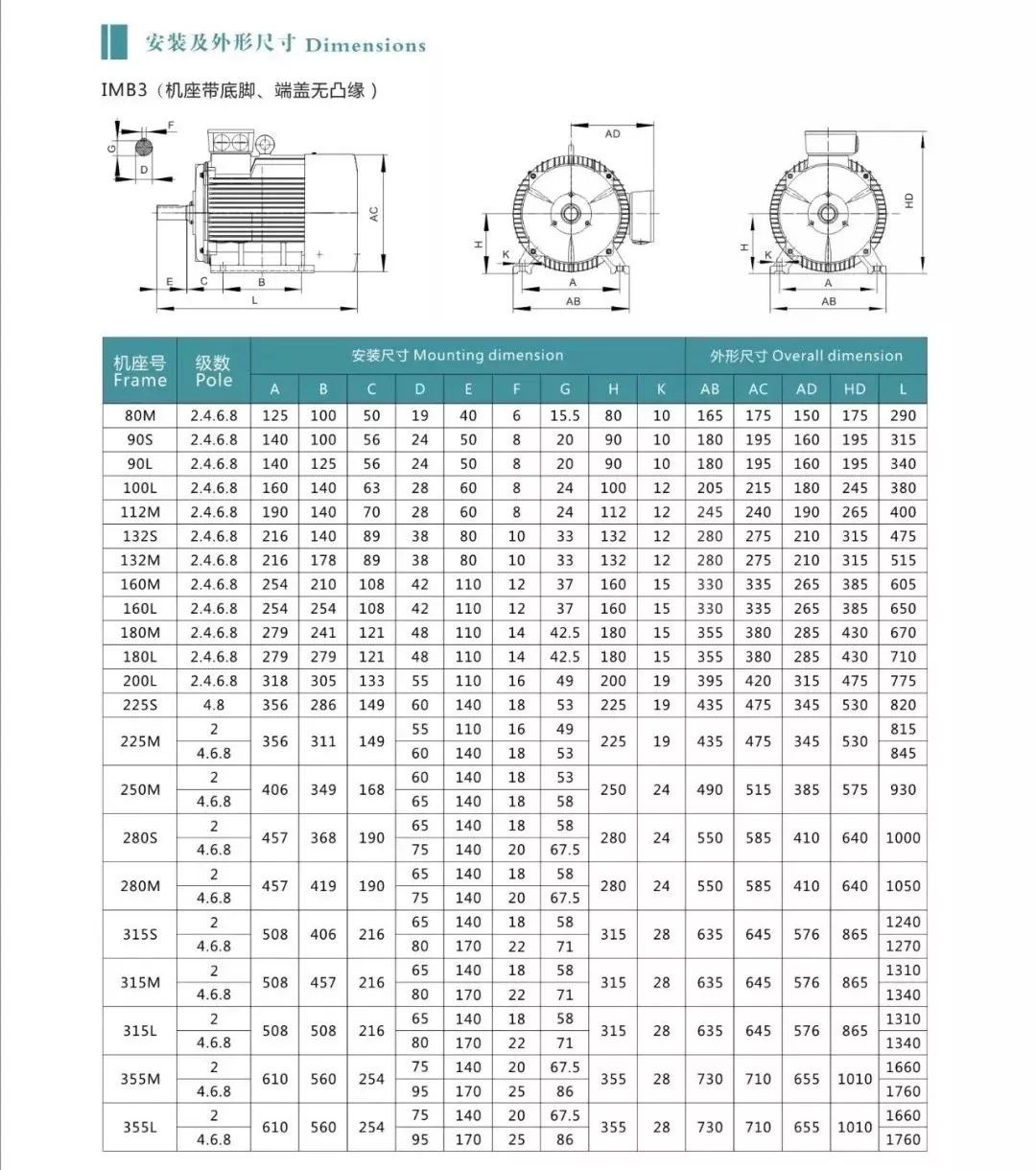

IMB3(机座带底脚、无直连安装法兰盘)

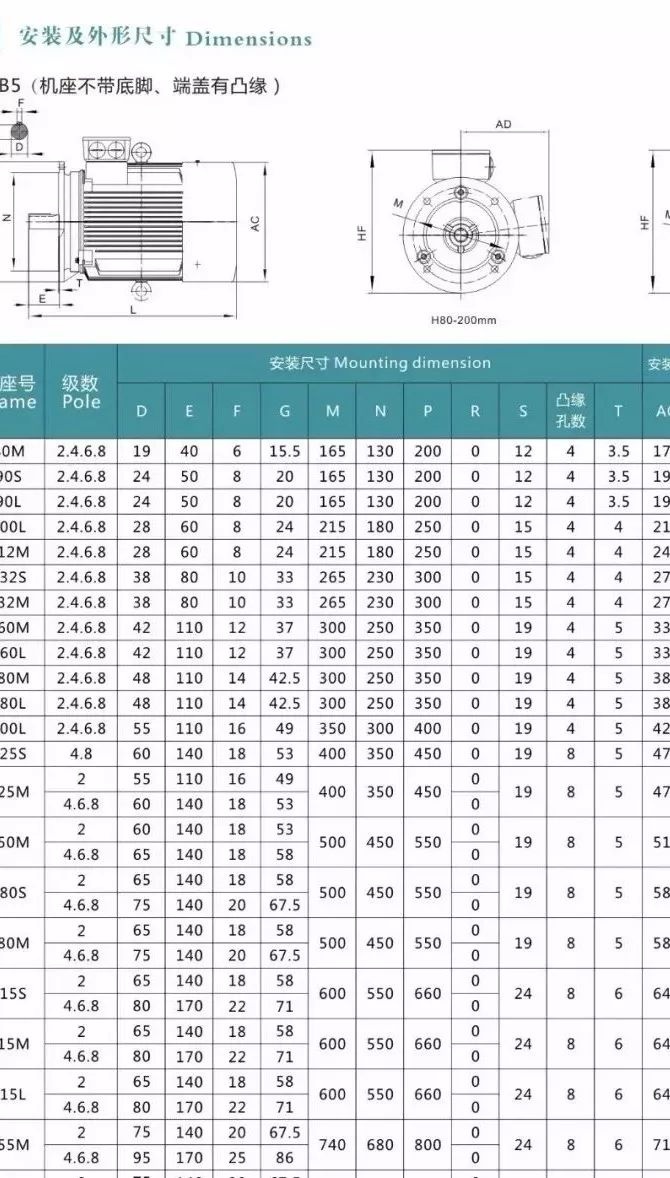

IMB5(机座无底脚、有直连安装法兰盘)

IMB35(机座带底脚、有直连安装法兰盘)
